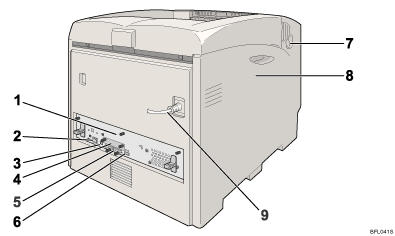

Vnější část: Pohled zezadu
V této části jsou popsány názvy a funkce částí na zadní části tiskárny.
Řídící deska
Po vysunutí sem můžete instalovat doplňky, jako jsou paměťové jednotky nebo pevný disk tiskárny. Zasuňte kabely USB a Ethernet do jejich konektorů.
Vstup Ethernet
Pomocí kabelu pro síťové rozhraní připojíte tiskárnu do sítě.
port USB
Pro připojení tiskárny k počítači použijte kabel USB.
Sloty pro doplňkové karty rozhraní
Do tohoto slotu lze připojit volitelnou jednotku bezdrátového rozhraní Wireless LAN interface , jednotku rozhraní Bluetooth, kartu Gigabit Ethernet nebo kartu rozhraní 1284.
Sloty karty SD
Do těchto slotů nainstalujte karty SD.
SD kartu vložte do pravého slotu.
USB hostitelský port
Propojte tiskárnu a digitální fotoaparát pomocí kabelu USB.
Páčky otvírání předního krytu (A)
Levý kryt
Tento kryt otevřete při výměně jednotky fotoválce, pomocné přenosové jednotky nebo odpadní nádoby toneru.
Napájecí kabel
Napájecí kabel je odpojen. Připojte napájecí kabel k tiskárně.
Napájecí kabel je připevněn k zadní straně.
