Maskinens hoveddel

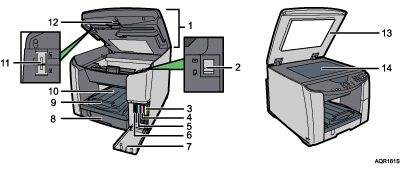

Maskinen sett forfra.

layout

  1. Skannerenhet

    Åpne denne for å få tilgang til konvoluttvelgeren og forsendelseslåsen. Hold den lukket under utskrift. Hvis det oppstår papirstopp, må du løfte skannerenheten for å fjerne papiret som sitter fast.

  2. Konvoluttvelger

    For konvolutter setter du hendelen i bakre posisjon bilde. For alt annet setter du hendelen i fremre posisjon Stående.

  3. Skriverkassett (gul)

  4. Skriverkassett (magenta)

  5. Skriverkassett (cyan)

  6. Skriverkassett (svart)

  7. Høyre frontdeksel

    Hold dette dekselet lukket under utskrift. Åpne for å installere eller bytte skriverkassetter.

  8. Magasin 1

    Legg i papir her.

  9. Mottaksbrettforlenger

    Trekk denne ut for å hindre at kopier faller ut.

  10. Papirmottaksbrett

    Utskrifter leveres her.

  11. Forsendelseslås

    Bruk denne låsen for å låse skannerenheten innvendig når maskinen skal flyttes.

  12. Utløserhendel for skannerenhet

    Dra i hendelen for å løfte skannerenheten.

  13. Glassplatedeksel

    Legg ned dekselet over originalene.

  14. Glassplate

    Legg originalene her med innholdssiden ned for kopiering.
