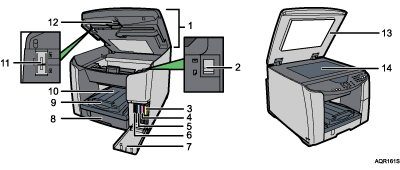

Maskinen

Skannerenhet

Öppna denna för att komma åt kuvertväljaren och transportlåset. Håll den stängd under utskrift. Lyft upp skannerenheten vid eventuellt pappersstopp för att ta bort papper.

Kuvertväljare

För kuvert: för spaken till det bakre läget . I alla andra fall: för spaken till det främre läget .

Skrivarpatron (gul)

Skrivarpatron (magenta)

Skrivarpatron (cyan)

Skrivarpatron (svart)

Höger frontlucka

Håll alltid denna lucka stängd vid utskrift. Öppna för att sätta i eller byta skrivarpatroner.

Kassett 1

Placera pappersarken här.

Förlängning för utmatningsfack

Dra ut denna förlängning för att förhindra att utskrifter ramlar ut.

Pappersutmatningsfack

Här levereras utskrifterna.

Transportlås

Använd detta för att låsa skannerenhetens inre delar när maskinen flyttas.

Låsspak för skannerenheten

Dra i denna spak för att lyfta skannerenheten.

Originalglasskydd

Sänk ner detta skydd över dina original.

Originalglas

Placera originalen med framsidan nedåt här för kopiering.
