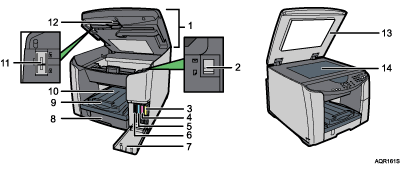

Corpo della macchina

Unità scanner

Aprire per accedere al selettore buste ed al dispositivo di bloccaggio per il trasporto. Tenere chiuso durante la stampa. In caso di inceppamento carta, sollevare l'unità scanner per rimuovere la carta inceppata.

Selettore buste

Per le buste, posizionare la leva in posizione posteriore ; per tutti gli altri formati tirare la leva in avanti .

Cartuccia di stampa (giallo)

Cartuccia di stampa (magenta)

Cartuccia di stampa (ciano)

Cartuccia di stampa (nero)

Sportello anteriore destro

Tenere chiuso questo sportello durante la stampa. Aprire per installare o sostituire le cartucce di stampa.

Vassoio 1

Caricare la carta qui.

Estensione vassoio uscita

Estrarre per impedire che le copie cadano.

Vassoio di uscita carta

Le stampe vengono emesse in questo vassoio.

Dispositivo di bloccaggio per il trasporto

Serve a bloccare l'interno dell'unità scanner durante il trasporto della macchina.

Leva di sblocco dell'unità scanner

Tirare questa leva per sollevare l'unità scanner.

Coperchio del vetro di esposizione

Abbassare questo coperchio sugli originali.

Vetro di esposizione

Gli originali da copiare vanno posti sul vetro a faccia in giù.
