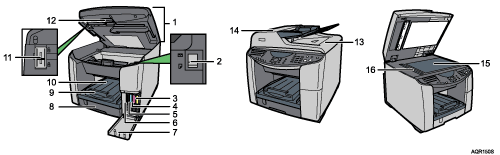

Corpo do Equipamento

Unidade de scanner

Abra esta unidade para aceder ao selector de envelopes e ao fecho de segurança. Mantenha-a fechada durante a impressão. Caso ocorram encravamentos de papel, levante a unidade de scanner para retirar o papel encravado.

Selector de envelopes

Para envelopes, coloque a alavanca para trás ; para os restantes tipos de papel, coloque a alavanca para a frente .

Cartucho de impressão (amarelo)

Cartucho de impressão (magenta)

Cartucho de impressão (ciano)

Cartucho de impressão (preto)

Tampa frontal direita

Mantenha esta tampa fechada durante a impressão. Abra-a para instalar ou substituir cartuchos de impressão.

Bandeja 1

Coloque o papel aqui.

Extensor da bandeja de saída

Puxe-o para fora para evitar que as cópias caiam.

Bandeja de saída de papel

As impressões são enviadas para aqui.

Fecho de segurança

Utilize-o para fechar o interior da unidade de scanner quando estiver a deslocar o equipamento.

Alavanca de bloqueio da unidade de scanner

Puxe esta alavanca para levantar a unidade de scanner.

ADF (Alimentador automático de documentos)

Coloque aqui pilhas de originais. Os originais serão alimentados automaticamente. Este alimentador de documentos pode ser utilizado em originais com frente e verso.

Tampa do ADF

Se um original estiver encravado no ADF, abra a tampa do ADF e, em seguida, retire o original.

Vidro de exposição

Coloque aqui os originais, voltados para baixo, para efectuar cópias.

Vidro de digitalização

Os originais colocados no ADF são digitalizados aqui.
