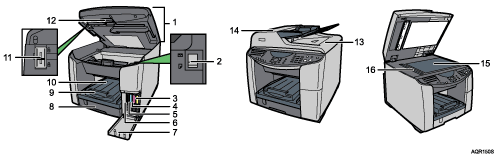

Apparatet

Scannerenhed

Åbn denne for at få adgang til kuvertvælgeren og transportlåsen. Hold den lukket i forbindelse med udskrivning. I tilfælde af papirstop fjernes det fastklemte papir ved at løfte scannerenheden.

Kuvertvalg

Ved kuverter sættes håndtaget i bageste position . I alle andre tilfælde sættes håndtaget i forreste position .

Udskriftspatron (gul)

Udskriftspatron (magenta)

Udskriftspatron (cyan)

Udskriftspatron (sort)

Højre frontlåge

Denne låge skal være lukket under udskrivning. Åbn lågen for at isætte eller udskifte blækpatroner.

Kassette 1

Ilæg papir her.

Modtagebakkeforlænger

Træk denne ud for at forhindre, at kopierne falder på gulvet.

Papirmodtagebakke

Udskrifterne modtages i denne bakke.

Transportlås

Denne enhed anvendes til fastgørelse af scannerenheden i forbindelse med flytning af printeren.

Frigørelseshåndtag til scannerenhed

Træk i dette håndtag for at løfte scannerenheden.

ADF (automatisk dokumentføder)

Anbring originalerne her. Originalerne fremføres automatisk. Denne dokumentføder kan anvendes til 2-sidede originaler.

ADF-låg

Hvis en original klemmes fast i den automatiske dokumentføder, kan du fjerne originalen ved at løfte dette låg.

Eksponeringsplade

Anbring originaldokumenterne på denne plade med forsiden nedad i forbindelse med kopiering.

Scannerplade

De originaldokumenter, der anbringes i den automatiske dokumentføder, scannes her.
