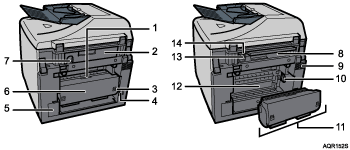

Apparatets bagside

Knap til duplexenhedslågen

Tryk for at åbne duplexenhedslågen.

Tilslutningslåge

Løft denne låge, når du skal tilslutte en telefonlinje, en lokaltelefon, et USB-kabel eller netværkskortet. GX 3050SFN-modellen har indbygget netværkskort.

Låse til duplexenheden

Bruges til at lukke eller åbne duplexenheden, når den monteres eller afmonteres.

Netledning

Sæt stikket i en stikkontakt.

: Sæt den ene ende af ledningen i strømstikket på apparatet og den anden ende i en stikkontakt.

Tilslut jordkablet, som er tilsluttet til elstikket, direkte til en stikkontakt med jordforbindelse.

Låge til blækopsamlerenhed

Løft denne låge, når du skal udskifte blækopsamlerenheden.

Duplexenhedslåge

Åbn for at fjerne papir, der sidder fast i duplexenheden.

USB sokkel

Tilslut computerens USB-kabel her.

Ethernet-port

Hvis der er installeret et netværkskort som ekstraudstyr, sluttes Ethernet-kablet til denne port. GX 3050SFN-modellen har indbygget netværkskort.

Ventilation

Luftventilation for at forhindre overophedning af apparatet. Læn dig ikke op ad ventilatoren, og undgå at blokere for den. Hvis apparatet bliver overophedet, risikerer det at bryde sammen.

Papirfremføringsrulle

Bruges til at rulle fastklemt papir ud, som sidder fast omkring styrepladen.

Duplexenhed

Vender papiret i forbindelse med duplexudskrivning.

Styreplade

Åbn for at fjerne papir, der sidder fast i apparatet.

G3-interfacestik (analogt)

Tilslutning af telefonlinje.

Stik til ekstern telefon

Tilslutning af en lokaltelefon.
