Maskinens bakside

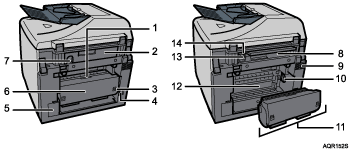

Maskinen sett bakfra.

layout

  1. Tosidigenhetens dekselknapp

    Trykk for å åpne tosidigenhetens deksel.

  2. Kontaktdeksel

    Åpne dette dekselet for å koble til en telefonlinje, en telefon, en USB-kabel og for å installere nettverkskortet. (GX 3050SFN-modellen er utstyrt med et nettverkskort.)

  3. Tosidigenhetens låser

    Brukes til å feste og løsne tosidigenheten ved tilkobling og frakobling.

  4. Strømledning

    Plugg inn strømledningen i en stikkontakt.

    bilde: Plugg den ene enden av strømledningen til maskinens strøminntak, og den andre enden til en veggkontakt.

    Koble jordingsledningen på strømpluggen direkte til en jordingsterminal.

  5. Blekkoppsamlerens deksel

    Åpne dette dekselet for å bytte blekkoppsamleren.

  6. Tosidigenhetens deksel

    Åpne for å fjerne papir som sitter fast inne i tosidigenheten.

  7. USB-kontakt

    Koble til USB-kabelen fra datamaskinen her.

  8. Ethernet-port

    Hvis et nettverkskort (tilleggsutstyr) er installert, kobler du Ethernet-kabelen til denne porten (GX 3050SFN-modellen er utstyrt med et nettverkskort).

  9. Ventilasjonsåpning

    Luft passerer her for å hindre at maskinen blir for varm innvendig. Ikke plasser noe mot ventilasjonsåpningen eller blokker den på noen måte. Hvis maskinen blir for varm innvendig, kan det føre til driftsstans.

  10. Papirmatingshjul

    Brukes til å trekke ut papir som sitter fast rundt papirlederplaten.

  11. Tosidigenhet

    Snur papiret ved tosidig utskrift.

  12. Papirlederplate

    Åpne for å fjerne papir som sitter fast inne i maskinen.

  13. G3 (analog) linjegrensesnittkontakt

    Koble til en telefonlinje.

  14. Kontakt for ekstern telefon

    Koble til en telefon.
