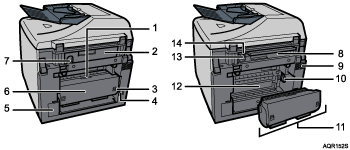

Maskinens baksida

Knapp på duplexenhetens lucka

Tryck för att öppna duplexenhetens lucka.

Kontaktskydd

Öppna det här locket för att ansluta en telefonlinje, anknytningstelefon eller USB-kabel samt för att installera nätverksskortet. (GX 3050SFN-modellen är utrustad med ett nätverkskort.)

Duplexenhetens lås

Används för att låsa fast eller frigöra duplexenheten när den monteras på eller av.

Nätkabel

Koppla in nätkabeln i vägguttaget.

: Anslut den ena änden av nätkabeln i maskinens nätanslutning och den andra änden i vägguttaget.

Anslut jordledaren som sitter fäst i stickproppen direkt till en jordpunkt.

Lock till bläckuppsamlarenhet

Öppna detta lock för att byta ut bläckuppsamlarenheten.

Duplexenhetens lucka

Öppna för att ta bort papper som fastnat inne i duplexenheten.

USB-plats

Anslut datorns USB-kabel här.

Ethernetport

Anslut Ethernet-kabeln till denna port om det valfria nätverkskortet är installerat (GX 3050SFN-modellen är utrustad med ett nätverkskort.).

Lufthål

Luften ventileras genom detta hål för att förhindra att maskinens inre delar överhettas. Luta inte något mot lufthålet och se till att det aldrig blockeras. Maskinen kan skadas om dess inre delar överhettas.

Pappersmatningshjul

Används för att mata ut papper som fastnat i närheten av styrplattan.

Duplexenhet

Vänder på papperet vid dubbelsidig utskrift (duplex).

Styrplatta

Öppna för att ta bort papper som fastnat inne i maskinen.

Gränssnittskontakt för G3 (analog) linje

Anslut en telefonlinje.

Extern telefonkoppling

Anslut en anknytningstelefon.
